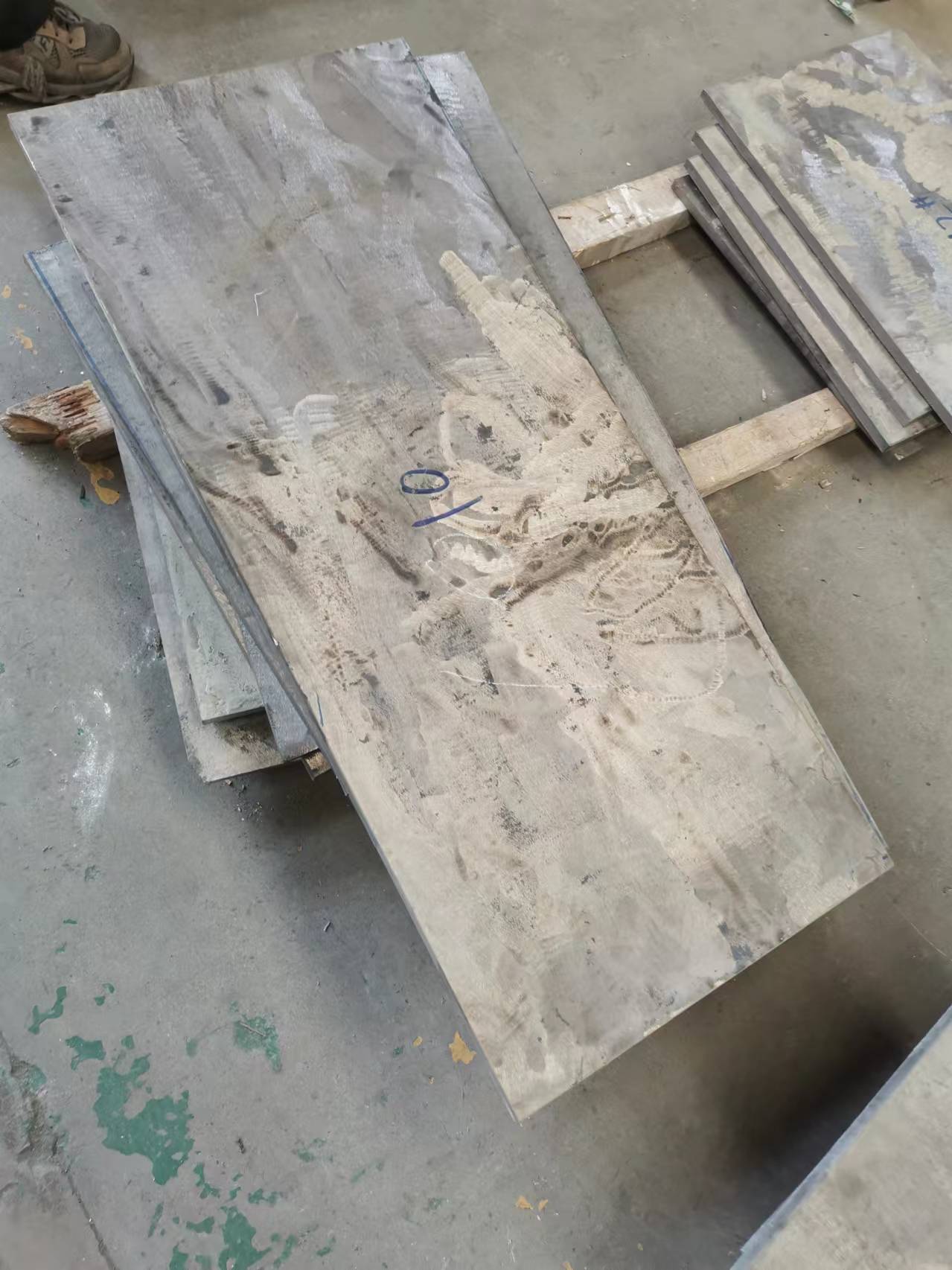

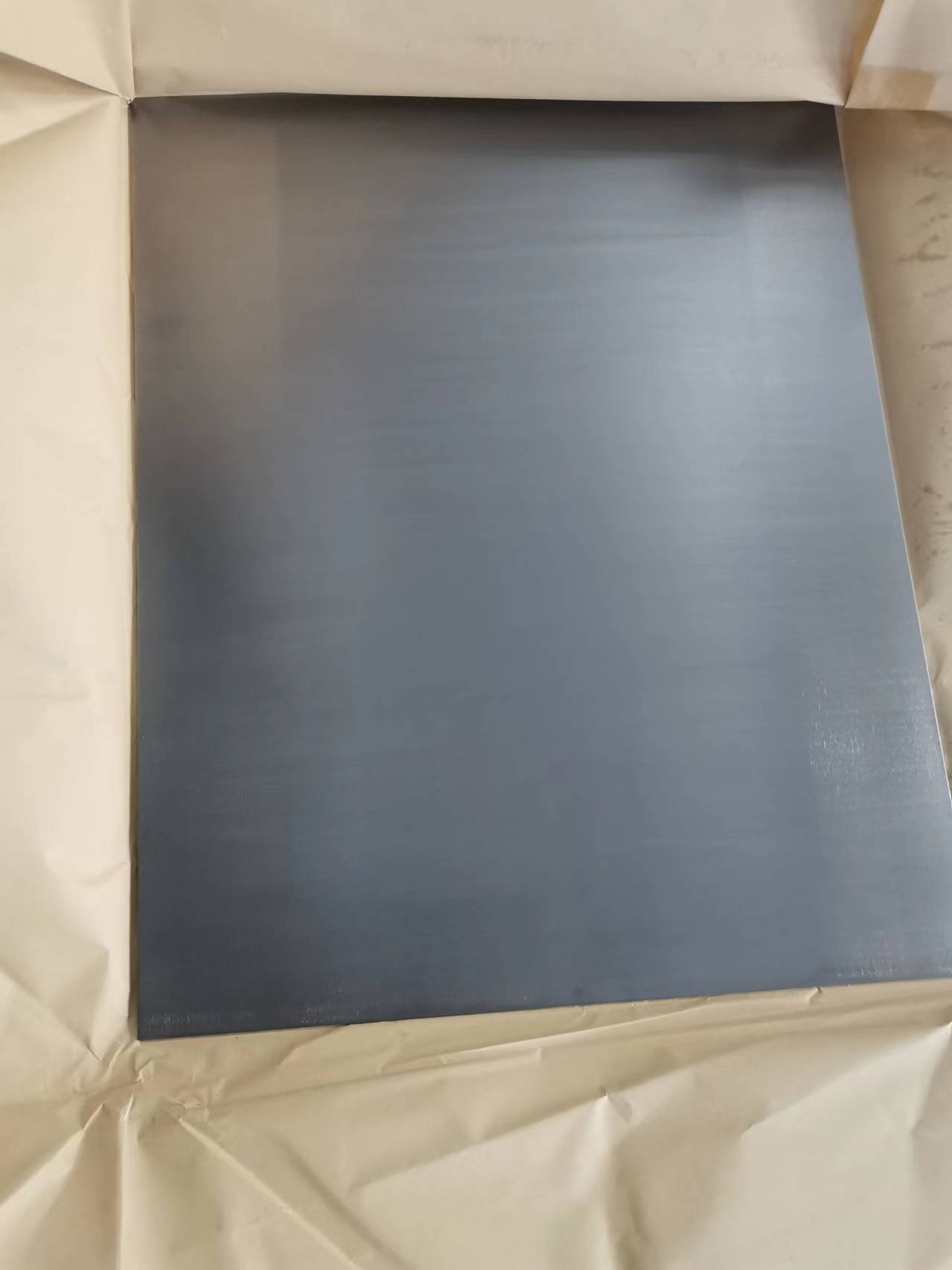

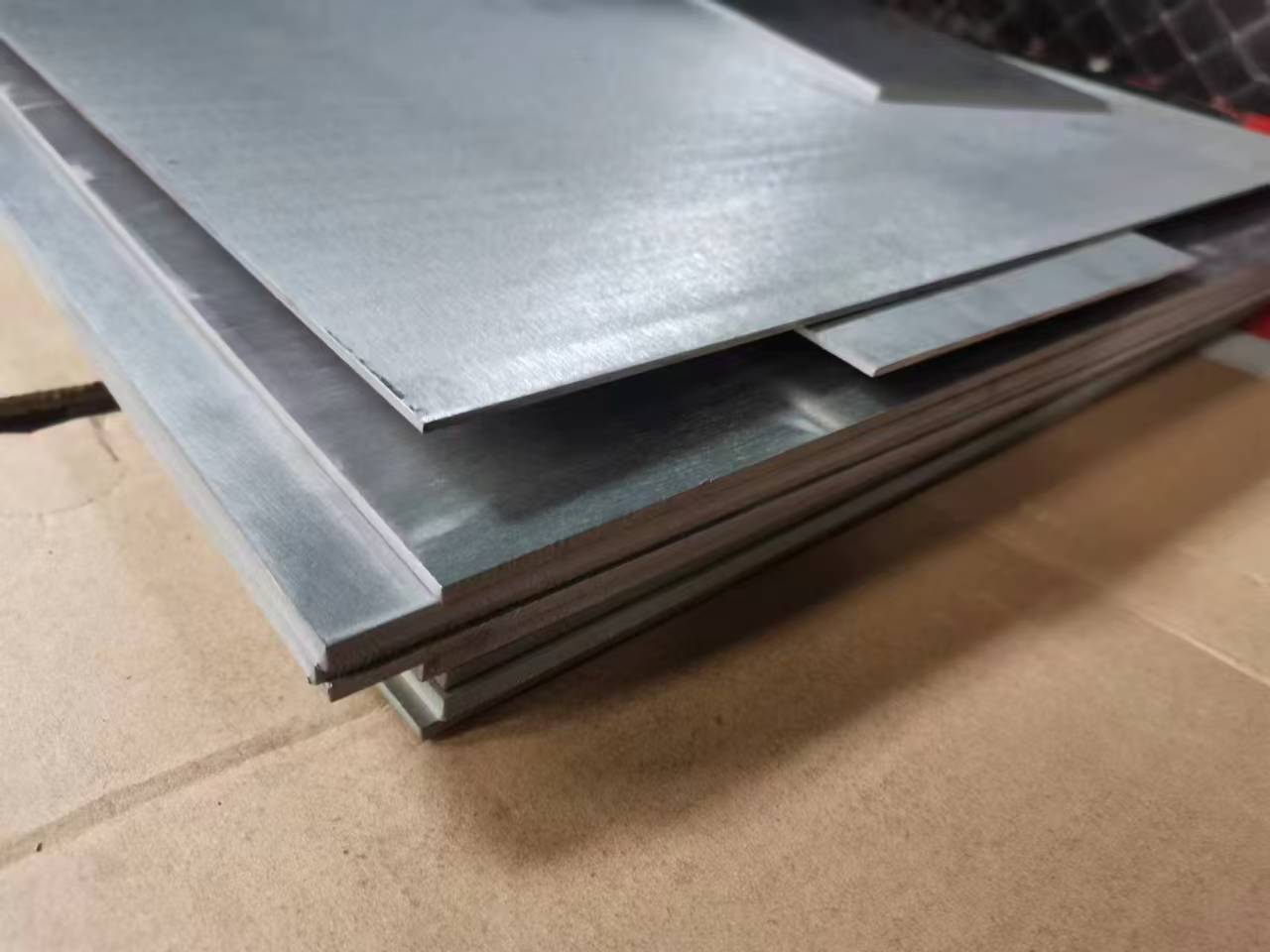

تتكون صفائح / ألواح سبائك النيوبيوم C-103 من سبائك النيوبيوم C-103 ، وهي سبيكة معدنية مقاومة للحرارة معقدة تتكون من النيوبيوم والهافنيوم والتيتانيوم وعناصر صناعة السبائك الإضافية. تتميز سبائك النيوبيوم C-103 بقوة ميكانيكية واستقرار ممتازين وهي رفيقة مستخدمة على نطاق واسع. في عام 1965 ، تم تصنيع سبيكة النيوبيوم C-103 لأول مرة في أمريكا ثم تم استخدامها في الجزء الممتد من الفوهة الممتدة من محرك صاروخ الوحدة القمرية المأهولة أبولو. في عام 1975 ، نجحت الصين في إنتاج سبائك النيوبيوم NbHf10Ti1Zr0.7.
النيوبيوم C103
تتكون صفائح / ألواح سبائك النيوبيوم C-103 من سبائك النيوبيوم C-103 ، وهي سبيكة معدنية مقاومة للحرارة معقدة تتكون من النيوبيوم والهافنيوم والتيتانيوم وعناصر صناعة السبائك الإضافية. تتميز سبائك النيوبيوم C-103 بقوة ميكانيكية واستقرار ممتازين وهي رفيقة مستخدمة على نطاق واسع. في عام 1965 ، تم تصنيع سبيكة النيوبيوم C-103 لأول مرة في أمريكا ثم تم استخدامها في الجزء الممتد من الفوهة الممتدة من محرك صاروخ الوحدة القمرية المأهولة أبولو. في عام 1975 ، نجحت الصين في إنتاج سبائك النيوبيوم NbHf10Ti1Zr0.7.
المرادفات
النيوبيوم C103 ، ASTM B540 ، Paliney 7 ، Nb-Hf-Ti ، HfNbTi ، NbHfTi
ابعاد
الحجم: سمك 0.1-10 مم العرض 30-1000 مم الطول 50-200
المعيار: ASTM B393
سي 103
حسب طلبك أو رسمك
يمكننا تخصيص على النحو المطلوب
الخصائص (النظرية)
| عنصر | الحد الادني الوزن٪ (خشن) | الحد الأقصى للوزن٪ (خشن) | الحد الادني الوزن٪ (غرام) | الحد الأقصى للوزن٪ (ناعم) |
| تي | 0.7% | 1.3% | 0.7% | 1.3% |
| التردد | 9% | 11% | 9% | 11% |
| Zr | <0.7% | <0.7% | ||
| W | <0.5% | <0.5% | ||
| O | <0.025% | <0.0325% | ||
| تا | <0.5% | <0.5% | ||
| N | <0.01% | <0.01% | ||
| C | <0.015% | <0.015% | ||
| H | <0.0015% | <0.0015% | ||
| ملحوظه | توازن | توازن |
| الصيغة المركبة | ملحوظة / Hf / تي |
| مظهر | صلبة معدنية بأشكال مختلفة |
| نقطة الانصهار | 2350 ± 50 درجة مئوية |
| نقطة الغليان | غير متاح |
| كثافة | 8.85 جم / سم3 |
| الذوبان في H2O | غير متاح |
| المقاومة الكهربائية | 0.0000313 - 0.0000352 ω-cm |
| معامل تمدد الخط/10-6K-1 | 4.5 (1203 درجة مئوية) |
| درجة حرارة إعادة التبلور | 1038 - 1316 درجة مئوية |
| درجة حرارة الصلب | 871 درجة مئوية |
| استطالة هش درجة حرارة الانتقال | - 196 درجة مئوية |
| حرارة محددة | 0.082 وحدة حرارية بريطانية / درجة فهرنهايت / رطل |
| الموصلية الحرارية | 22.0 وحدة حرارية بريطانية / ساعة - قدم 2 - درجة فهرنهايت / قدم (1600 درجة فهرنهايت) |
| التمدد الحراري | 3.9 بوصة / بوصة / درجة فهرنهايت (400 درجة فهرنهايت) |
| كتلة أحادية النظير | 320.801 جم / مول |
| سبائك النيوبيوم C-103 الخصائص الميكانيكية للرقائق والصفائح والشريط والألواح | |||
| قوة الشد القصوى ، دقيقة ، رطل لكل بوصة مربعة (MPa) | قوة الخضوع (0.2٪ إزاحة) ، الحد الأدنى ، Psi (MPa) | استطالة في 1 بوصة. (25 ملم) طول المقياس ، الحد الأدنى ،٪ | |
| المادة: 0.05 بوصة. (1.3 مم) وأرق: | |||
| درجة حرارة الغرفة | 56 000 (385) | 40 000 (275) | 20 |
| 2000 ± 25 درجة فهرنهايت (1100 ± 15 درجة مئوية) | 21 000 (145) | 16 000 (110) | 20 |
| المواد أكبر من 0.05 بوصة. (1.3 مم) في السماكة: | |||
| درجة حرارة الغرفة | 54 000 (370) | 38 000 (260) | 20 |
| 2000 ± 25 درجة فهرنهايت (1100 ± 15 درجة مئوية) | 21 000 (145) | 16 000 (110) | 20 |
| تكوين | شكل | درجة الحرارة / درجة مئوية | قوة الشد / ميجا باسكال | درجة الحرارة / درجة مئوية | معامل المرونة | كسر القوة / ميجا باسكال |
| 10Hf ، 1Ti ، 0.7Zr | ورقه | 1093 | 189.8 | - | 112 490 | - |
تستخدم صفائح / ألواح سبائك النيوبيوم C-103 على نطاق واسع في تطبيقات الطيران بسبب مقاومتها المذهلة للحرارة ، فضلا عن الوزن الخفيف والسعر التنافسي والموثوقية والقدرة على تحمل الاهتزازات الشديدة ودرجات الحرارة المبردة. تتميز سبائك النيوبيوم C-103 بنقطة انصهار تبلغ 4260 ± 90 درجة فهرنهايت ، وكثافة 0.320 رطل / بوصة مكعبة ، مما يجعلها مثالية للاستخدام في الفضاء ، وكذلك للمكونات المستخدمة في الدفاعات فائقة السخونة ومحركات الصواريخ. تستخدم سبائك النيوبيوم C-103 على نطاق واسع في تصنيع مكونات محرك scramjet. سبائك النيوبيوم C-103 هي مادة ممتازة لفوهات دفع الصواريخ السائلة وأنظمة الدفع خفيفة الوزن وغرفة دفع محرك الصواريخ في صناعة الطيران. تستخدم سبائك النيوبيوم C-103 أيضا في تصنيع المضخات التوربينية وأجزاء المحرك النفاث ذات درجة الحرارة العالية.
سبائك النيوبيوم C-103 لديها نقطة انصهار عالية. تتضمن عملية التصنيع عملية إنتاج سبائك C-103 والعملية الميكانيكية. تتم معالجة سبائك الهافنيوم النيوبيوم في سبائك من خلال الجمع بين شعاع الإلكترون المصبوب مع فرن قوس القطب الكهربائي القابل للاستهلاك. ثم يتم بثق C-103 أو تزويره أكثر من 1200 درجة مئوية. بعد الدرفلة والسحب تحت 500 درجة مئوية ، يتم تصنيع سبائك الهافنيوم النيوبيوم C-103 في صفائح أو شرائط أو قضبان أو أسلاك أو تركيبات أخرى.
لحام النيوبيوم C-103
سبائك النيوبيوم C-103 لديها قابلية لحام جيدة. تشمل طرق اللحام لحام قوس التنغستن الأرجون ولحام الانصهار بشعاع الإلكترون. تعتمد جودة اللحام على نقاء الأرجون والفراغ. كلما كان الأرجون أنقى والضغط المتبقي أقل ، كانت جودة اللحام أفضل.
المعالجة الحرارية للنيوبيوم C-103
عادة ما يتم تطبيق حماية الفراغ أو الغاز الخامل في عملية التلدين والمحلول ومعالجة الشيخوخة.
